Варианты подключения датчиков вибрации ДВСТ-1-01(02)-0 и ДВСТ-1-01(02)-x к системам АСУ.

Варианты подключения датчиков вибрации ДВСТ-1-01(02)-0 и ДВСТ-1-01(02)-x к системам АСУ.
Вариантов подключения датчиков виброскорости ДВСТ-1-01(02)-0 и ДВСТ-1-01(02)-x достаточно много. В основном они отличаются используемыми барьерами взрывобезопасности (далее - барьером), способами допустимого заземления цепей питания, нагрузки и непосредственно конструктивным исполнением датчиков ДВСТ-1-01(02)-0 или ДВСТ-1-01(02)-x.
В соответствии с ГОСТ 51330.10-99 барьеры могут быть трех уровней - ia, ib и ic.
При этом два последних конструктивно и функционально не отличаются.

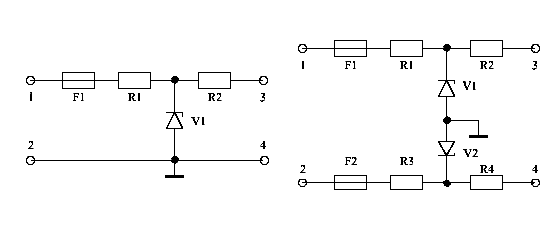

Рис.1
На рис.1 изображены два варианта барьеров уровней ib( ic) и ia соответственно.

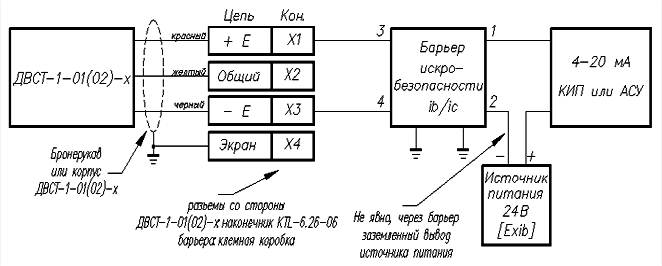

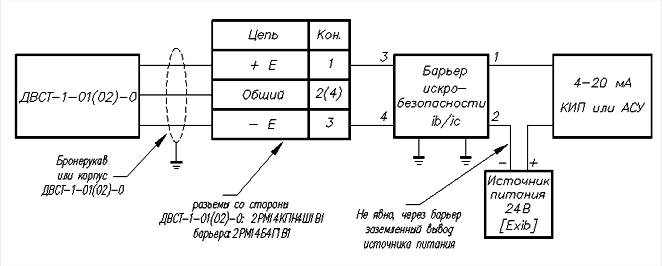

Рассмотрим схемы подключения ДВСТ-1-01(02)-0 - Рис.2а и ДВСТ-1-01(02)-x - Рис.2б с барьером уровня ib.

Рис.2а

Рис.2б
При использовании схем изображенных на рис.2а и рис.2б, необходимо отметить, что "минус" источника питания заземлен через контакты 2 и 4 барьера; оба входа КИП или АСУ (далее - нагрузка) находятся под синфазным напряжением до 24В.
Преимуществом этой схемы является использование барьера с низким проходным сопротивлением и, как следствие, возможность подключения нагрузки с большим суммарным сопротивлением.
Во всех схемах подключения, соединение бронерукава или корпуса ДВСТ-1-01(02)-0 и ДВСТ-1-01(02)-x с заземлением обязательно.

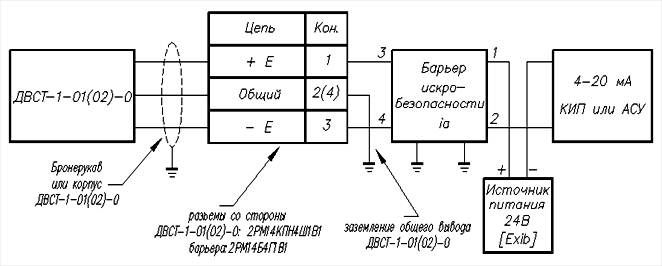

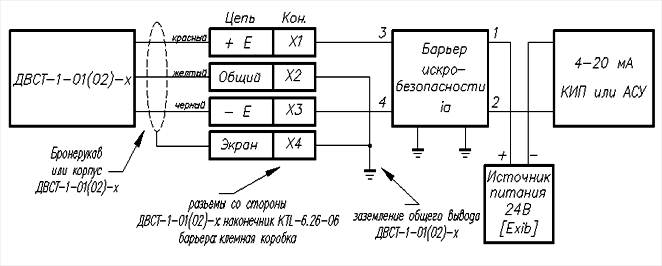

Схемы подключения ДВСТ-1-01(02)-0 - Рис.3а и ДВСТ-1-01(02)-x - Рис.3б с барьером уровня ia.

Рис.3а

Рис.3б
Единственное отличие схемы соединения изображенной на рис.3а и рис.3б от предыдущей в том, что возникла необходимость в заземлении общего вывода, так как в барьере уровня ia в нормальных условиях нет гальванического соединения ни одного из выводов с контактами заземления. Цепи источника питания и нагрузки по постоянному току изолированы от заземления. Нагрузка включена в отрицательную цепь источника питания.

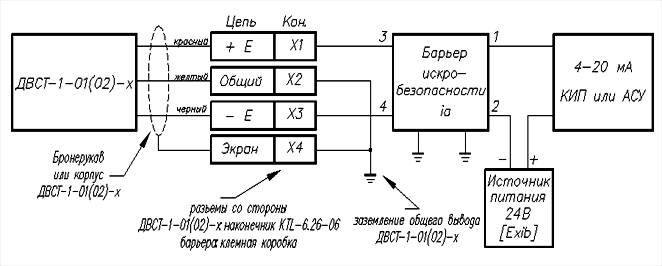

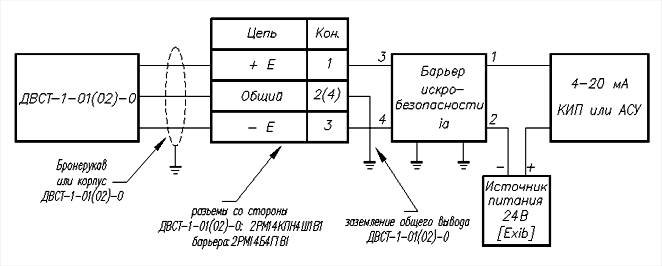

Рис.4а

Рис.4б
Отличие схемы соединения изображенной на рис.4а и рис.4б от предыдущей в том, что нагрузка включена в положительную цепь источника питания.

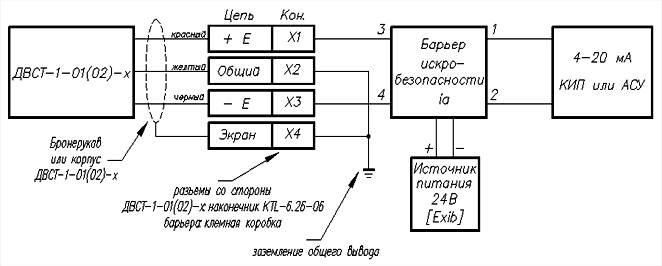

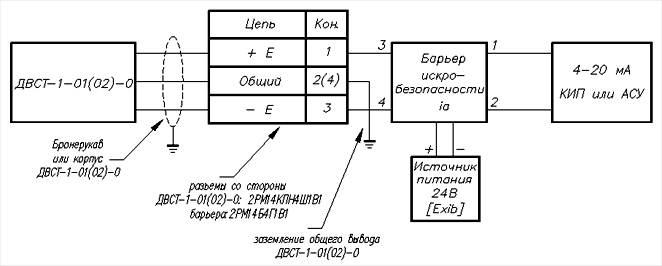

Рис.5а

Рис.5б
В последнее время начали широко применяться модули развязки и питания аналогичные MK33-Li-Ex0 фирмы TURCK. Особенностью этих устройств является гальваническая развязка искробезопасной цепи и цепей питания/измерительной.
Для исключения "наводки" необходимо заземлять общий вывод. Схема изображена на рис.5а и рис.5б.
